恒視 NDI Studio 4K?SH

12G-SDI/HDMI 4K Full NDI雙向編碼/解碼器

集成附屬功能: *12G-SDI/HDMI 4K雙向上下變頻變換及轉換器 *12G-SDI/HDMI 4K光纖收發器

4K FULL NDI編解碼器

支持FULL NDI協議，保證兼容性；

視頻格式：2160p@60Hz，1080p，720p；

視頻輸入：SDI&HDMI；

2通道，24位HDMI嵌入式音頻，48kHz采樣率，同步采樣率；

支持PTZ控制；

支持POE供電；

描述 NDI? Studio 4K.SH將1路1.5G/3G/6G-SDI/12G-SDI 或 HDMI 4K60P到HD的視頻源編碼為Full NDI，用戶可選擇從HD至4K的FULL NDI任意格式輸出； 支持反向NDI解碼，將Full NDI轉換成 1.5G/3G/6G/12G-SDI、以及HD至HDMI 4K60范圍內用戶指定的任意格式通過SDI/HDMI口輸出。 NDI? Studio 4K.SH也是12G-SDI/HDMI2.0接口的上下變頻變換轉換器，轉換功能和NDI編解碼功能同時工作，目前最大支持PAL/NTSC規范的27種SMPTE標準格式的上下變頻變換功能。此外還提供一路 模擬音頻加嵌和一路模擬音頻解嵌及Mic通話功能。 NDI? Studio 4K.SH可實時顯示TALLY信號，附帶大尺寸一體化TALLY燈，用戶用Web UI或者ScienceImage NDI控制軟件Laudo實時設置盒子參數和工作狀態。 NDI? Studio 4K.SH附帶1.3寸OLED屏幕，實時顯示盒子工作狀態及參數；支持POE供電、DC-12V兩種獨立或組合方式供電，用戶可以在線設置如Scaler畫幅、幀率、NDI帶寬、音頻、TALLY、編碼/解 碼、信號源輸入優先級、輸出格式及頻率選擇等多種功能。 NDI? Studio 4K.SH內置HDMI 2.0及12G-SDI光收發功能，為HDMI2.0及12G-SDI的光收發一體機，用戶可根據選配不同的光模塊來傳輸不同的距離，最大支持20公里。 視頻格式 SDI視頻格式 1.5G/3G-SDI HD 視頻格式 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 1080p50, 1080p59.94, 1080p60 6G/12G-SDI/Ultra HD /4K視頻格式 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 SDI規范 SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10 HDMI 視頻格式 HD視頻格式 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 1080p50, 1080p59.94, 1080p60 4K視頻格式 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

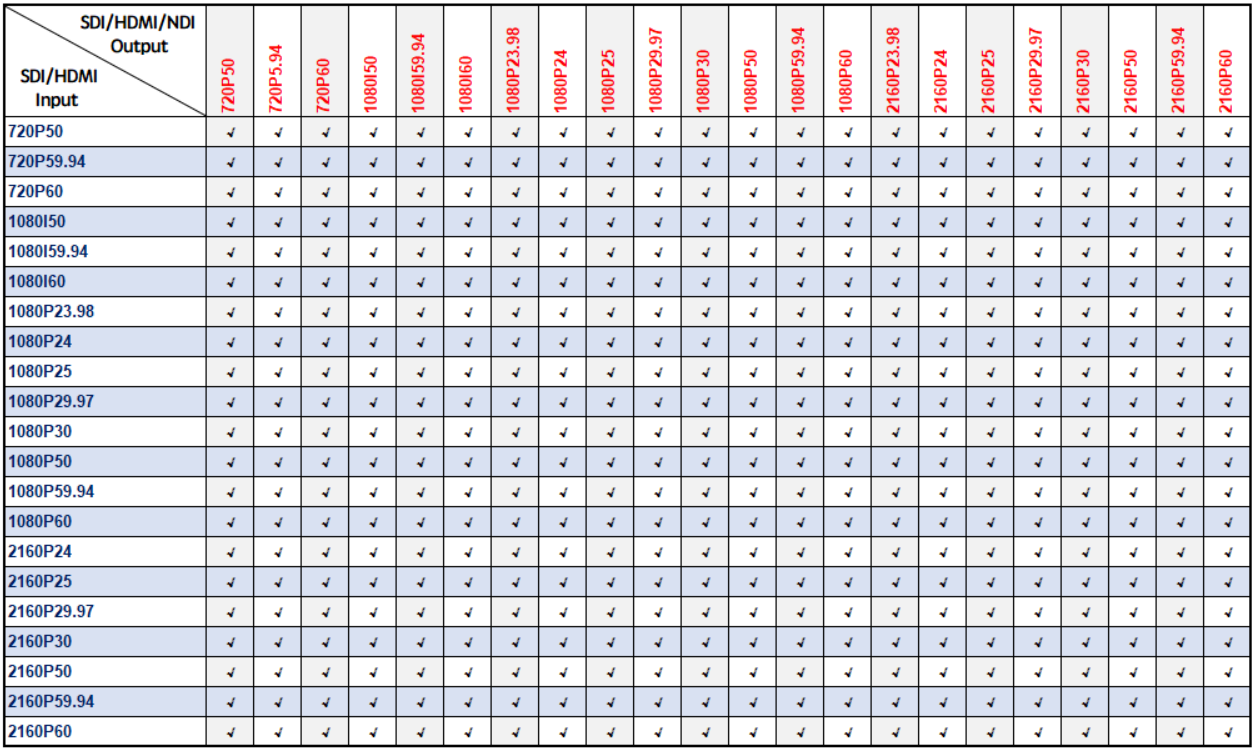

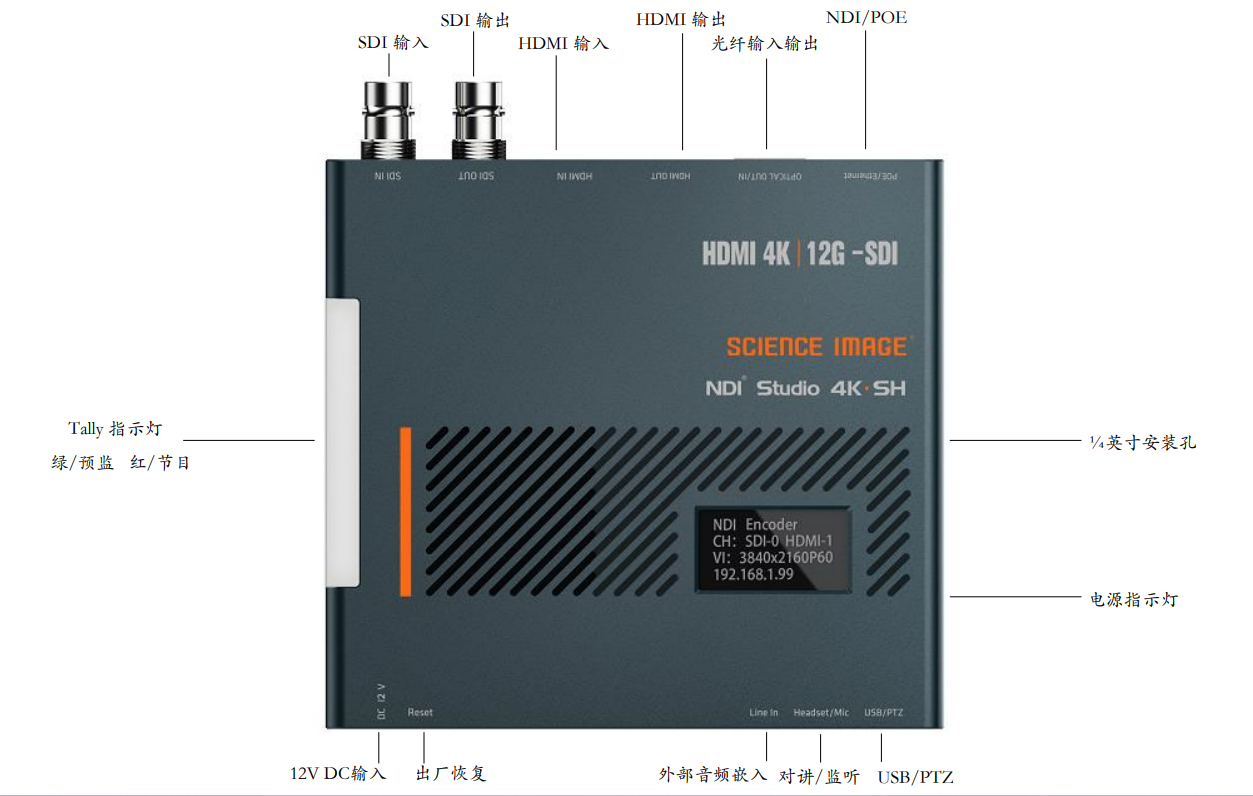

SDI視頻采樣 4:2:2和4:4:4 SDI音頻采樣率 電視標準48kHz SDI色彩精度 4:2:2和4:4:4 SDI色彩空間 REC 601 REC 709 HDMI色彩空間空間 REC 601 REC 709 HDMI色彩精度 YUV 4:2:2以及RGB 4:4:4 格式轉換 自720p50至4K60p上下變頻變換轉換 接口 SDI視頻輸入 1 x 1.5G/3G/6G/12G-SDI，自適應輸入，可自動切換 SDI視頻輸出 1 x 1.5G 3G/6G/12G-SDI，自適應輸出，可自動切換 HDMI視頻輸入 1 x HDMI 2.0 Type A型接口 最大支持HDMI 4K60p輸入，向下兼容 HDMI視頻輸出 1 x HDMI 2.0 Type A型接口 最大支持HDMI 4K60p輸出，向下兼容 光纖輸入輸出 1 x SMPTE光纖SFP插口，用于接駁不同類型的千兆/萬兆/12G-SDI光纖模塊 RJ45千兆以太網口 1 x RJ45 千兆以太網接口，用于控制及設置設備參數和輸入輸出NDI信號 3.5mm LINE IN 外部模擬音頻輸入口 1 x LINE IN 3.5mm音頻輸入口，用于外部模擬音頻嵌入 3.5mm Headset音頻監聽/內部通話輸入輸出口 1 x 3.5mm模擬音頻輸入輸出口，用于SDI和HDMI視頻源解嵌后的音頻輸出， Web UI通話開關打開后解嵌功能失效，此時用于NDI內部通話（需Laudo通話軟件配合）； USB 2.0 A型端口 1 x USB 2.0 A型接口，用于控制第三方PTZ攝像機及供電給NDI盒子
